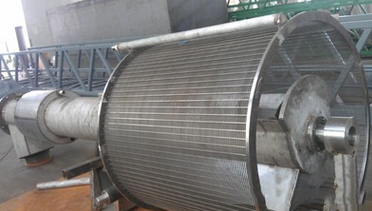

轉鼓式格柵除污機

適用范圍：主要用于市政污水及工業廢水處理工程中，去除水中的漂浮物，該機集截污、齒耙除渣、螺旋提升、壓榨脫水四種功能于一體，是一種新型高效的格柵除污機。

工作原理及結構：處理水中的漂浮物經柵筐過濾后截留于筐內，柵面上，隨著截留污物量的增多，過濾面積逐漸減小，水頭損失逐漸增大，當筐內外水位差達到設定值時，除污耙自動回轉梳除柵渣，卸入柵筐中的集渣斗內，由底部的螺旋輸送機提升，柵渣邊上行邊瀝水，至頂端壓榨段時擠壓脫水，脫水后的固含量可達40%左右，入貯渣容器中，外運處理。

特點：1、清渣徹底，分離效率高。

2、過濾面積大，水力損失小。

3、集多種功能于一體，結構緊湊。

4、全不銹鋼結構，維護工作小。

BTYZG1型性能參數

型號	柵隙 (mm)	過水流量(m³/h)	電機功率	外形尺寸
型號	柵隙 (mm)	過水流量(m³/h)	電機功率	L	D
BTYZG1-600	0.2-5	125	1.1	6000	600
BTYZG1-800		220	1.1	6000	800
BTYZG1-1000		370	1.5	7000	1000
BTYZG1-1200		510		7000	1200
BTYZG1-1400		730		8000	1400
BTYZG1-1600		1010	2.2	8000	1600
BTYZG1-1800		1340		9000	1800
BTYZG1-2000		1600		9000	2000
BTYZG1-2200		2000		10000	2200
BTYZG1-2400		2400	3	10000	2400
BTYZG1-2600		3000		11000	2600
BTYZG1-3000		3700		11000	3000

注：過水流量為2mm柵隙時的過水量。

BTYZG2型性能參數

型號	柵隙 (mm)	過水流量(m³/h)	電機功率	外形尺寸
				L	A	H	D
BTYZG2-600	5	145	1.5	3000-7000	2600-6100	2000-4200	600
	10	185
BTYZG2-800	5	290		3500-7000	2600-6100	2000-4200	800
	10	380
BTYZG2-1000	5	500		3500-7000	3200-6200	2700-4600	1000
	10	630
BTYZG2-1200	5	725	2.2	3500-7000	3100-6200	2700-4600	1200
	10	930
BTYZG2-1400	5	1300		4000-8000	4000-7200	3400-4900	1400
	10	1750
BTYZG2-1600	5	1830	3.0	4500-8000	3900-7200	3400-4950	1600
	10	2200
BTYZG2-1800	5	2430		4500-8000	4000-7200	3500-5250	1800
	10	2920
BTYZG2-2000	5	3400	4.0	5000-9000	4400-8800	3800-6500	2000
	10	3850
BTYZG2-2200	5	4270		5000-9000	4400-8800	3900-6600	2200
	10	4800
BTYZG2-2500	5	5350	5.5	5500-9500	4800-9200	4400-6900	2500
	10	6030

注：1、并聯機時過水流量按以上規格乘所并聯的機數即可，“L”可根據需要加長。

2、整機位安裝時用M12或M16的膨脹螺栓在溝渠側面、上面固定即可，無需預埋件。
