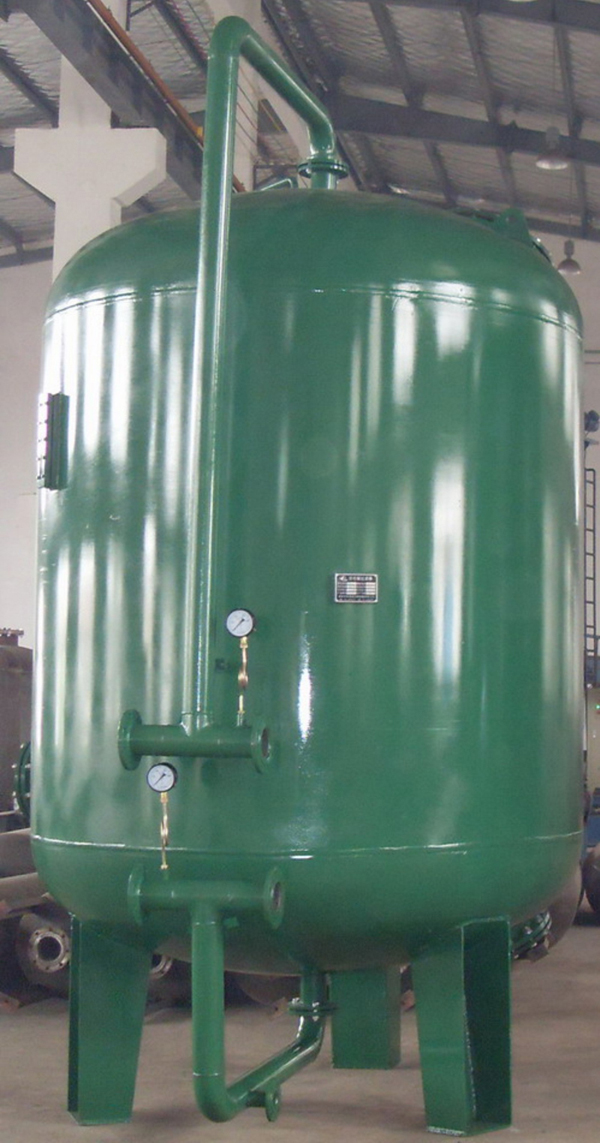

石英砂過濾器

石英砂過濾器是將需過濾的水經泵升壓后(約0．6MPa)通過濾層達到過濾目的，所以又稱壓力式過濾器。按進水方式可分為單流式機械過濾器和雙流式機械過濾器。前者水流方向自上而下，后者卻是上下兩端進水，中部出水。按濾料裝填情況，又可分為單層濾料機械過濾器和雙層(多層)機械過濾器。

石英砂過濾可用于離子交換法軟化、除鹽系統的預處理，反滲透裝置的前置過濾；生活、工業污、廢水過濾處理及水質要求不高的工業給水粗過濾及游泳池水過濾等，濾料粒度規格視水質要求而定，用于軟化除鹽的預處理時，石英砂為0.5~1.0mm，無煙煤為1.2~1.6mm。

工作原理

石英砂過濾器筒體內以不同粒徑的濾料，從下至上按大小壓實排列。當水流自上往下流過濾層時，水中含有的懸浮物質流進上層濾料形成的微小孔隙，受到吸附和機械阻流作用，懸浮物被濾料表層所截留。同時，這些被截留的懸浮物之間又發生“重疊”和“架橋”作用，在濾層表面形成薄膜，繼續發生過濾作用。這即是所謂濾料表層的薄膜過濾效應。這種薄膜過濾效應不但表層存在，而當水流進入中間濾料層時也產生這種截留作用。與表層的薄膜過濾效應不同的是，這種中間截留作用稱之為滲透過濾作用。

此外，由于濾料彼此之間緊密排列，水中的懸浮物顆粒流經濾料顆粒形成的曲曲彎彎孔道時，有更多的機會和時間與濾料表面相互碰撞和接觸，于是水中的懸浮物紅濾料的顆粒表面絮凝相互粘附，發生接觸混凝作用。

過濾的工作原理是通過薄膜過濾—滲透過濾—接觸混凝等過程，使水質得到凈化處理。

石黃沙層高 mm	200	150	150	100	600
粒徑 mm	10-20	5-10	2.5-5.0	1.0-2.5	0.5-1.0
備注	下封頭按實際高度填裝20-25鵝卵石
順序	由底層依次填裝(按本表)

技術參數

外形參數

型號	石英砂		設計 出力 t/h	設備凈重 kg	H	H₁	DH₁	DH₂	DH₃	DH₄	DH₅	DH₆	φ₁	φ₂	φ₃	φ₄	a	b	α	運行重量 kg
型號	層高 mm	直徑 mm	設計 出力 t/h	設備凈重 kg	H	H₁	DH₁	DH₂	DH₃	DH₄	DH₅	DH₆	φ₁	φ₂	φ₃	φ₄	a	b	α	運行重量 kg
YTSY-500/2	1200	其次為2.5’5’10’20等主要規格為;0.5-1.0	2	520	2530	750	40	40	40	40	40	32	480	12	487	12	120	110	20	2050
YTSY-800/5	1200		5	664	2950	850	50	50	50	50	50	40	750	13	750	13	130	100	20	3280
YTSY-1000/8	1200		8	880	3000	900	80	80	80	80	80	40	990	18	990	18	160	125	20	4960
YTSY-1500/18	1200		18	1506	3200	1025	80	80	80	80	80	50	1500	20	1500	20	180	140	20	10960
YTSY-2000/32	1200		32	2455	3700	1050	100	100	100	100	100	80	1800	22	1800	22	258	200	20	18780
YTSY-2200/38	1200		38	2700	3900	1050	100	100	100	100	100	80	2000	22	2000	22	258	200	20	20658
YTSY-2500/50	1200		50	4179	4100	1150	125	125	125	125	125	100	2000	24	2000	24	350	300	20	28860
YTSY-3000/70	1200		70	6355	4200	1200	150	150	150	150	150	100	2400	27	2400	27	400	300	20	42780
YTSY-3200/80	1200		80	7550	4700	1200	150	150	150	150	150	100	2400	30	2400	30	450	350	20	51680

供貨說明

1、本設備所配閥門為閘閥，用戶如需要選用其它閥門須在訂貨時說明本公司可為其代購。

2、本設備需襯膠處理時，所配閥門為襯膠隔膜閥，用戶若需采用其它類型的閥門，應在訂貨時注明型號，本公司可為其代購。

3、設備內濾料由用戶自理，本公司也可為其代購。

4、用戶如需其它要求，本公司也可按其要求進行設計制造。

5、安裝使用前請?jiān)敿?xì)閱讀本公司安裝使用說明書。
