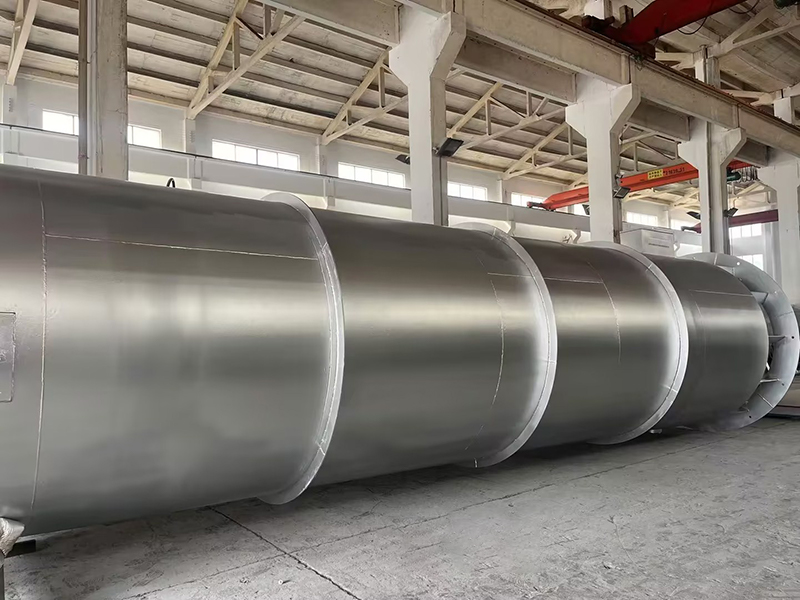

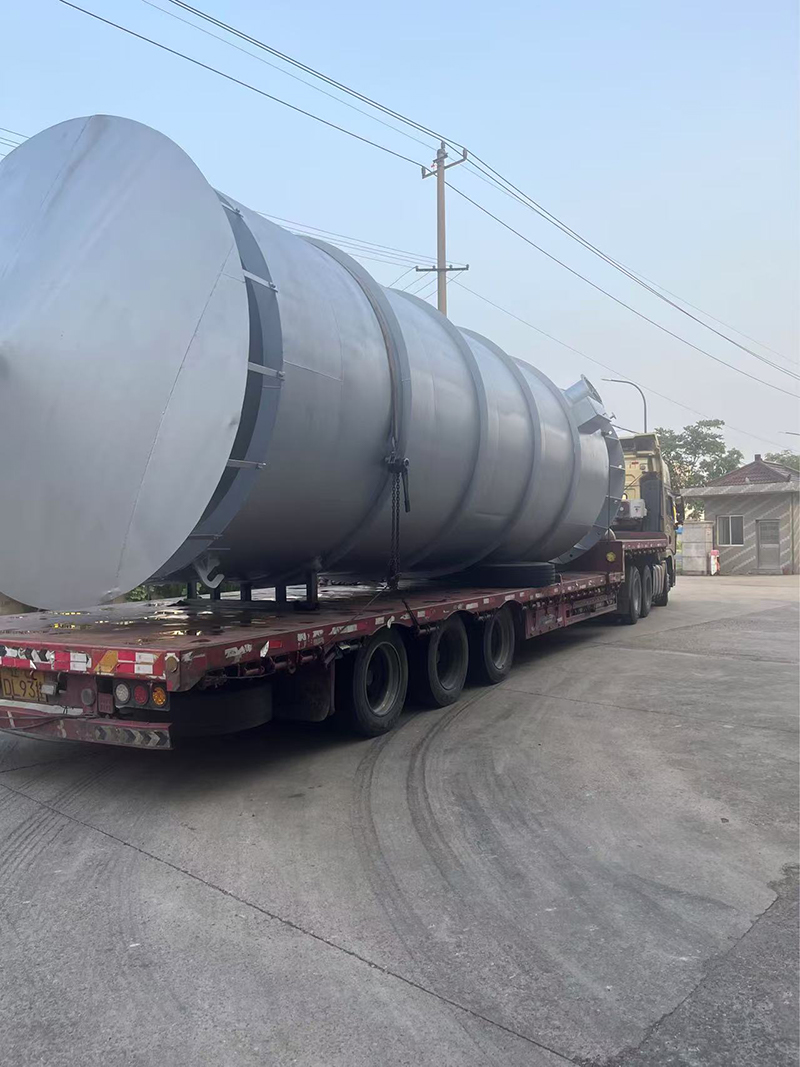

沼氣火炬

全自動沼氣火炬由背壓閥、阻火器、手動檢修閥門、氣動閥、燃燒器、排氣孔、電氣控制裝置、點火器等組成。

集成裝置收集污水厭氧處理中產生的沼氣，通過管道輸送至沼氣火炬。壓力控制以檢測管內氣壓，當壓力達到設定值時，氣動點火裝置，打開氣動閥，沼氣通過阻火器至燃燒器，與空氣混合燃燒，經排氣孔排入大氣，當管道內太壞力低于設定值時，關閉閥門，結束燃燒。

1、沼氣火炬主要技術參數

電源電壓：220VAC

工作壓力：0—3Kpa

壓力控制范圍：1.2—2.5，根據沼氣量做具體調整

輸出信號形式：壓力、溫度4—20Madc

2、沼氣火炬設備安裝及調試

由于沼氣為可燃性氣體，排氣孔處于高位，故安裝時必須注意做好系統的接地。接地裝置彩用鍍鋅角鋼接地極（50*50*5，L—2500），并用鍍鋅扁鋼上（40*4）連接地極、排氣孔等，根據現場情況，接地極也可進利用地下的鋼筋混凝土或埋地敷設的金屬管道（非易燃易爆、液體蒸汽電氣等管道）。

用手動方式進行點火調試，記錄壓力－時間、溫度－時間變化曲線，根據調試情況設定壓力控制儀和溫控儀的參數。一切正常后切換至自動方式進行。

3、沼氣火炬常見工作故意及排除方法

燃燒不穩定，異常熄火：溫控儀（上限設定值低于正常燃燒時的溫度）通過檢測燃燒溫度反應燃燒情況，當系統處于工作（燃燒）狀態而溫控儀持續測量不到溫度是說明點火不成功或燃燒過程異常熄火，通過氣氣控制繼續點火并產生延時報警信號。此時應檢查溫控儀、點火裝置（手動，點火時有火花產生）、氣動閥（是否正常打開、開度滿足氣流要求）。

4、沼氣火炬操作與保養

手動操作方式：旋鈕開關置于手動位置。當壓力控制儀顯示壓力〉1－2Kpa時，用旋鈕開關打開氣動閥，用按鈕開關控制點火，通過排氣孔上的觀察窗觀察點火及燃燒過程。

自動操作方式：手動異常后，主式旋鈕開關置于正常位置。當管道內氣壓倒設定值上限時，打開氣動閥門，同時啟動點火裝置，隨著沼氣進入燃燒器，開始點火燃燒，當管道內氣太壞力低于設定值下限時，自動半閉氣動閥，結束燃燒過程。

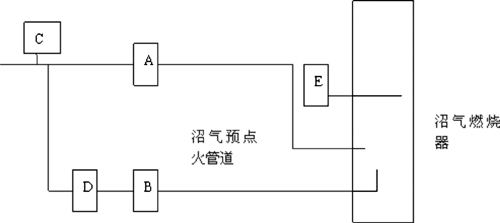

5、沼氣火炬系統結構示意圖

A為氣動閥，B為點火器，C為壓力變送器，D為電磁閥，E為溫度探頭

6、集氣裝置收集污水厭氧處理中產生的沼氣，通過管道輸送至沼氣火炬。壓力控制儀檢測管道內氣太壞，當壓力到達設定值時，啟動點火裝置、找開氣動閥，沼氣通過阻火器至燃燒器，與空氣混合后燃燒，經排氣筒排入大氣：當管道內氣壓低于設定值時，關閉氣動閥，結束燃燒。

7、沼氣火炬點火原理：

8、（1）C壓力到上下限（約3Kpa，可調），D開啟，同時B打火，延時20秒后A打開，點燃主管道的沼氣。A打開后延時20秒后D和B關閉。

9、（2）C壓力到下限（約1.5Kpa壓力，可調）到位后A關閉。為防止A打開時管道壓力瞬間失壓，A打開保持10秒（可調）后如果達到壓力下限再關閉。點火周期結束轉入下個周期。

10、（3）A打開20秒后，溫度探頭未達到適當?shù)臏囟龋s300℃，可調），點火未成功，報警。達到適當?shù)臏囟群?，給出信號到整個工程的PLC系統，點火成功。

工程業績

金威啤酒股份有限公司（汕頭分廠）

金威啤酒股份有限公司（東莞分廠）

金威啤酒股份有限公司（天津分廠）

金威啤酒股份有限公司（成都分廠）

江蘇大富豪啤酒有限公司（通州工廠）

鹽城大富豪啤酒有限公司（大豐工廠）

常熟大富豪啤酒有限公司（常熟工廠）

南通大富豪啤酒有限公司（南通工廠）

北京碧水源科技有限公司（出口俄羅斯）

北京碧水源科技有限公司（出口越南）

江蘇牧羊環保有限公司（出口越南順花啤酒廠）

英博啤酒有限公司（長沙分廠）

哈爾濱啤酒有限公司（鶴崗分廠）

重慶山城啤酒股份有限公司（北部新區工廠）

廣州市環境保護工程設計院有限公司（包頭市華資糖廠污水工程）

廣州市環境保護工程設計院有限公司（內蒙集寧糖廠污水工程）

廣州市環境保護工程設計院有限公司（黑龍江訥河糖廠污水工程）
